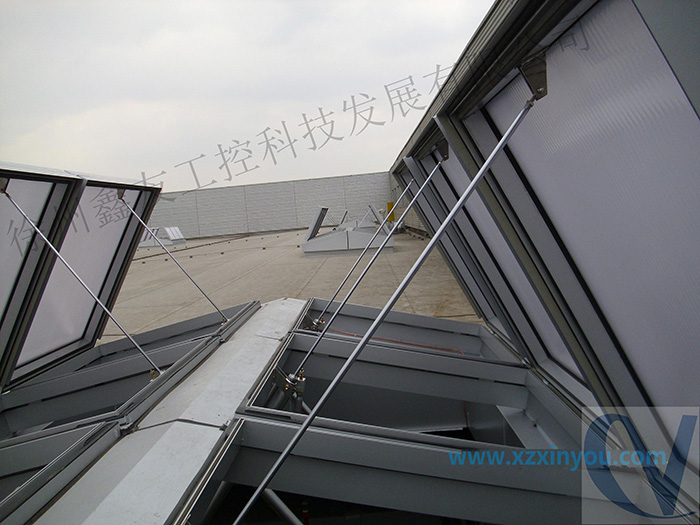

鑫友電動采光排煙天窗，設計依據***建筑標準設計圖集09J621-2、04J621-2。

適用范圍

　　l 適用于一般工業及民用建筑的屋頂采光、通風、排煙。不適用于高溫及有腐蝕性的建筑。

　　l 適用于屋面坡度為2%-10%的建筑。

　　l 適用于基本風壓小于等于900Pa的地區。

ApplicationScope

◆    Thegeneral industrial &civil building's roof lighting, ventilation, smokeexhaust.

◆    Theroof slope range of buildings: 2%-10%.

◆    Basicwind pressure: no more than 900Pa.

天窗類型/SkylightType

　　l   三角形天窗/ Triangle Skylight

　　l   一字型天窗/ Linear Skylight

　　l   圓拱型天窗/Arched Skylight

　　l   避風型天窗/Wind Shelter Skylight

　　l   側開型天窗/Side Open Skylight

　　l   三角型和一字型電動采光排煙窗適用于平時采光為主，必要時開啟的建筑。其***大開啟角度為60°和90°。

　　l   避風型電動采光排煙天窗適用于任何天氣都要通風、排煙的建筑，可避免出現飄雨、飄雪的現象，***大開啟角度為30°。

　　l   圓拱型電動采光排煙天窗適用于經常開啟通風的建筑，其***大開啟角度為45°。

　　l   側開型電動采光排煙天窗適用于一般通風量要求的6米柱距縱向天窗的工業廠房，其***大開啟角度為45°。

◆    Triangle Skylight and Linear Skylight areapplied to the buildings, used for mainly lighting, opened if necessary. Themaximum opening angles are 60° and 90°.

◆    WindShelter Skylight isapplied to the buildings, which guarantee ventilation &smoke exhaust in anyweather. The maximum opening angle is 30°.

◆    Arched Skylight is applied to thebuildings, used for mainly ventilation. The maximum opening angle is 45°.

◆    Side Open Skylight is usually appliedto the industry workshop. The maximum opening angle is 45°.
